勁達Nordic模組DK開發板環境架設

 開發板一直是進入物聯網最佳的工具, 因此當每一個方案新推出之際, 重中之重就是要有開發板伴隨推出以方便開發者體驗與研發.

開發板又分兩種, 一種是IC方案商提供的開發板, 例如Nordic 的 nRF52840DK; 另一種是模組開發商所推出的模組開發板, 例如 勁達的MDBT50Q-DB. 兩者雖大同小異, 但由於模組是以IC為基本的延伸再加上的必要的電路設計優化與GPIO腳位的硬體排列, 所以有相當程度的差異.

因此, 我們建議使用Nordic 的開發板做先期韌體或硬體的開發者, 在試產階段前, 務必將韌體導入到模組開發板上再做一次的硬體與韌體的驗證與除錯, 以避免這些細微的差異造成產品功能性上的嚴重影響. 當然, 若是一開始即以模組開發板導入設計的專案, 就不需要再花一次工把硬韌體搬到模組開發板上做驗證了！

勁達國際電子Raytac Corporation現已是Nordic 方案中最重要的第三方模組供應商, 所製造的藍牙模組具有穩定的品質與優化的RF無線效能, 所有模組模塊全系列更已通過BT5.X的藍牙認證外，也全部通過美國FCC、加拿大IC、歐盟CE、日本MIC/Telec、韓國KC、中國SRRC、台灣NCC、紐澳RCM等的法規安規認證 , 因此, 現已是全球公認最有品質與信譽的Nordic藍牙模組供應商！

為了方便大家容易上手勁達的藍牙模組, 今天利用這一篇文章來介紹如何完成勁達的Nordic 模組模塊開發版DK的環境架設, 希望藉此可以幫助到更多的開發者縮短專案開發的時間與資源.

首先, 介紹勁達的模組現有的開發板系列

nRF52840 模組開發板：MDBT50Q-DB-40

nRF52833 模組開發板 : MDBT50Q-DB-33 (42GPIO) / MDBT50-DB-33 (18 GPIO)

nRF52832 模組開發板：MDBT42Q-DB-32

nRF52820 模組開發板：MDBT50-DB-20

nRF52805 模組開發板：MDBT42T-DB-05 / MDBT42TV-DB-05

台灣開發者, Raytac的Nordic 模組開發板可以在 PCHome 24hr 或 露天購買

國外開發者, Raytac的Nordic 模組開發板可以在 DigiKey, eBay 或 Amazon購買

硬體環境架設

勁達的模組開發板包裝含以下

1. 開發板本體 x 1
2. IDC cable x 1
3. USB-Mini USB 連接線

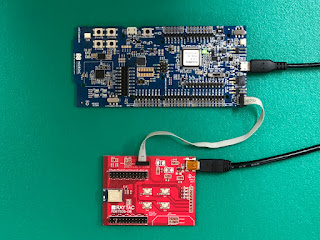

IDC cable 主要是用來連接 J-Link (或Nordic DK)所使用, 其功能主要是將程式燒錄傳輸到開發板上.

Mini USB 線主要是用來供電 ( nR52840 / nRF52833 / nRF52820 等有USB介面的的方案也傳輸Data)

為了接續接下來的開發工作, 請到勁達官網下載對應的開發板DK的線路圖

(以下使用nRF52840方案 MDBT50Q-DB-40為例供參考）

韌體環境架設

1. 下載nRF Connect for Desktop
2. 下載nRF Command Line Tool
3. 下載nRF5 SDK

韌體燒錄步驟

1.在nRF Connect 選擇功能

2. 選擇燒錄器 (這裡以Nordic DK為例）

3. 加入 hex file

4. 清除並重寫複製

註: 針對nRF52840 / nRF52833 / nRF52820 等有USB介面的開發板, 在第四步驟後會出現以下畫面, 請點選 ”No"

以上為簡單的介紹有關勁達的Nordic 模組模塊開發板的初期環境架設教學, 開發者若在使用上還有不清楚的地方, 或韌體及硬體開發有任何需要支援的地方, 歡迎隨時與我們或代理商聯絡.

Raytac Corporation 勁達國際電子股份有限公司

A Bluetooth & WiFi module maker based on Nordic nRF53 & nRF52 & nRF7002 solution

(nRF5340 & nRF52840 & nRF52833 & nRF52832 & nRF52820 & nRF52811 & nRF52810 & nRF52805 ＆nRF7002)

www.raytac.com          email: service@raytac.com         Tel: +886.2.3234.0208
