AT-Command 模組使用教學～如何設定硬軟體與修改傳送指令

勁達國際電子有限公司代理商Avnet為方便開發者更容易使用AT指令模組, 編輯以下使用說明.

藉此, 感謝 Avnet FAE Hanyu Hsu的編輯與分享

1. 硬體設置

2. 軟體設置

3. 修改/傳送指令

其他AT-Command 模組使用教學

AT-Command 模組使用教學～如何利用AT指令讀取裝置電池電量？

AT-Command 模組使用教學～初次外部MCU連接AT指令開發板注意事項

實體銷售代理商

立寰科技股份有限公司
Product Marketing Manager: Mr. Morris Shyu （徐有金）
email: morris@concord-at.com

電話: (02)8226-6614

手機: 0963-359-360

安富利(Avnet)

Product Marketing Manager: Mr. Ray Lin

email: ray.lin@avnet.com

電話: (02)8170-5941

手機: 0933-885-732

網路銷售代理商（均士達科技有現公司）

露天拍賣 （請點我）
Yahoo拍賣（請點我）

露天拍賣（請點我）

Yahoo拍賣（請點我）

PN: MDBT42Q-AT-UART （開發版ＤＫ）

露天拍賣（請點我）

Yahoo拍賣（請點我）

PN: MDBT42Q-PAT

露天拍賣（請點我）

Yahoo拍賣（請點我）

P/N: MDBT42Q-AT

Raytac Corporation 勁達國際電子有限公司

A BT 5 & BT 4.2 & BT 4.1 module maker based on Nordic nRF51 & nRF52 solution

(nRF51822 & nRF51422 & nRF52832 & nRF52810 & nRF52840)

www.raytac.com          email: cs@raytac.com          Tel: +886.2.3234.0208

Wordpress
Raytac Laser

AT-Command Module Tutorial ~ About First Time Connect To The DK

Raytac would like to remind following external MCU setting for first time connection with AT command DK Board.

1. Baud Rate: Default setting is 9600 without Flow Control

2. UART PD default setting is "Low"

   *a. MCU output set as "Low" to connect the DK Board

   *b. If MCU can not set up output "Low", please use jumper to connect UART PD                 onto DK board to stay in "Low" (please refer to below pictures）

3. AT Command edit can only be committed under the DK boards is "No-Bonded" (Not Paired),

4. DK default broadcasting set as 30 sec and then enter to sleep mode. Developers can press wake up button to restart the broadcasting!

Provide the AT Command initial default setting as in below
(Pls refer to Spec Sheet Page 8 for more detail

AT Command Module Spec Sheet (Please Click Me)

Raytac Corporation 勁達國際電子有限公司

A BT 5 & BT 4.2 & BT 4.1 module maker based on Nordic nRF51 & nRF52 solution

(nRF51822 & nRF51422 & nRF52832 & nRF52810 & nRF52840)

www.raytac.com          email: cs@raytac.com          Tel: +886.2.3234.0208

Wordpress
Raytac Laser

AT-Command 模組使用教學～初次外部MCU連接AT指令開發板注意事項

近來很多開發者反應在初次使用AT指令開發板時, 發現並無法順利動作！

勁達國際電子(Raytac Corporation)建議所有開發者在初次使用開發板時, 請再次確認外部MCU設定已完成以下注意事項, 以順利完成第一次與開發板的連接！

1. Baud Rate 初始設定為9600 (無Flow Control)

2. UART PD初始設定為low

   *a. 方法一： MCU輸出low連接開發板

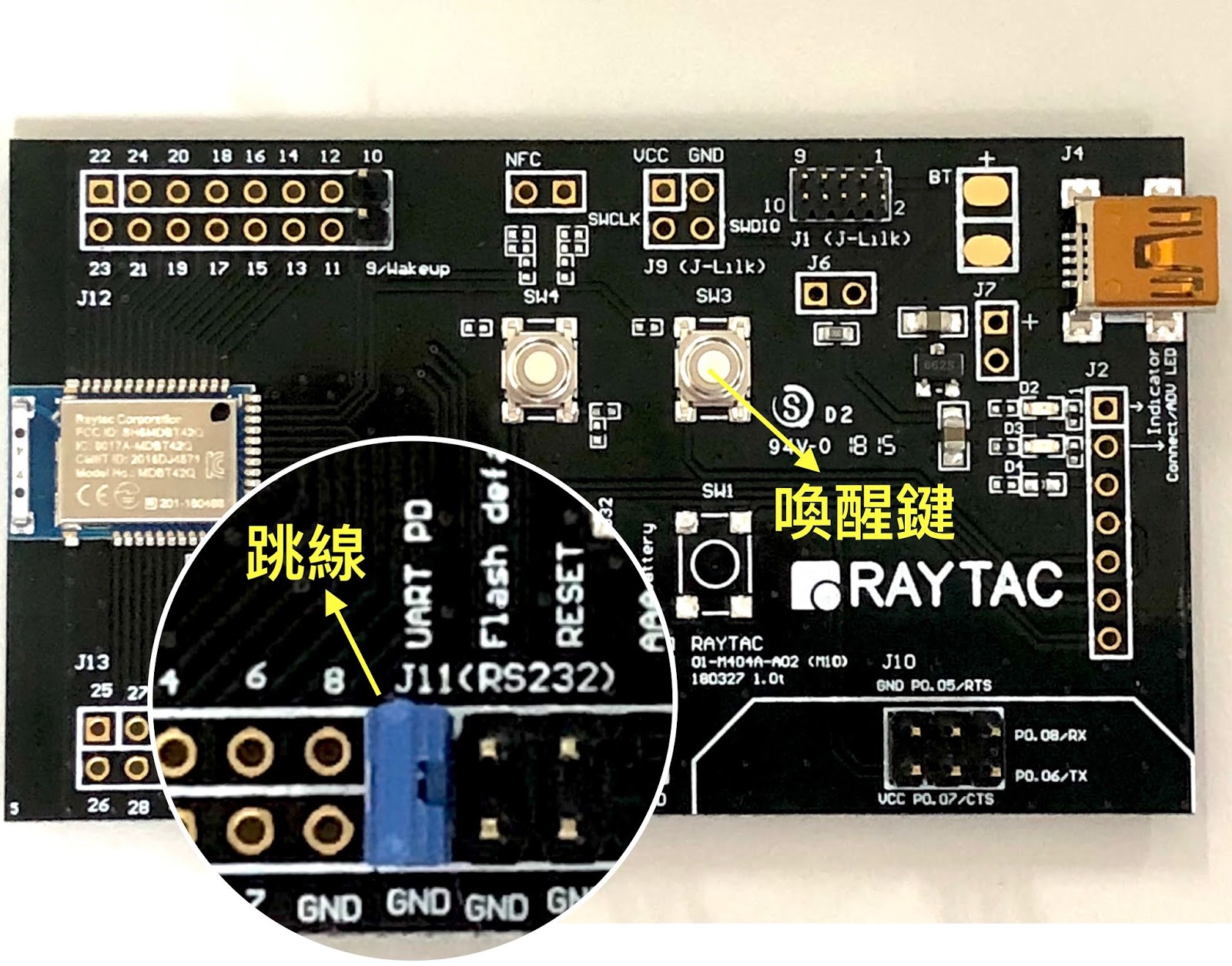

   *b. 方法二：若MCU無法輸出low, 請在開發板的UART PD 以Jump固定拉low (請參照下圖）

3. 執行編譯AT 指令都需要在斷線狀態

4. DK 原始設定斷線時間為30秒, 之後即進入Sleep mode;  若工作未能於30秒內完成, 可以按一下喚醒鍵重新喚醒開發板！

附上AT Command 開發板初始設定(Default)表格如下

（詳情請參照規格書第8頁）

AT Command 模組規格書下載請點我！

Raytac Corporation 勁達國際電子有限公司

A BT 5 & BT 4.2 & BT 4.1 module maker based on Nordic nRF51 & nRF52 solution

(nRF51822 & nRF51422 & nRF52832 & nRF52810 & nRF52840)

www.raytac.com          email: cs@raytac.com          Tel: +886.2.3234.0208

Wordpress
Raytac Laser

AT-Command 模組使用教學～如何利用AT指令讀取裝置電池電量？

勁達國際電子有限公司日前所發佈的AT Command藍牙模組現業已經成為物聯網愛好者最方便開發的利器！為方便開發者驗證功能與設定, 勁達(Raytac)同步發佈AT 指令開發板（配置MDBT42Q-AT模組）以利開發者使用與測試.

近來, 有些開發者反饋詢問

“該如何使用AT指令模組來讀取電池電量的功能”

欲使用此功能, 我們藉著利用開發版做簡單的教學如下！

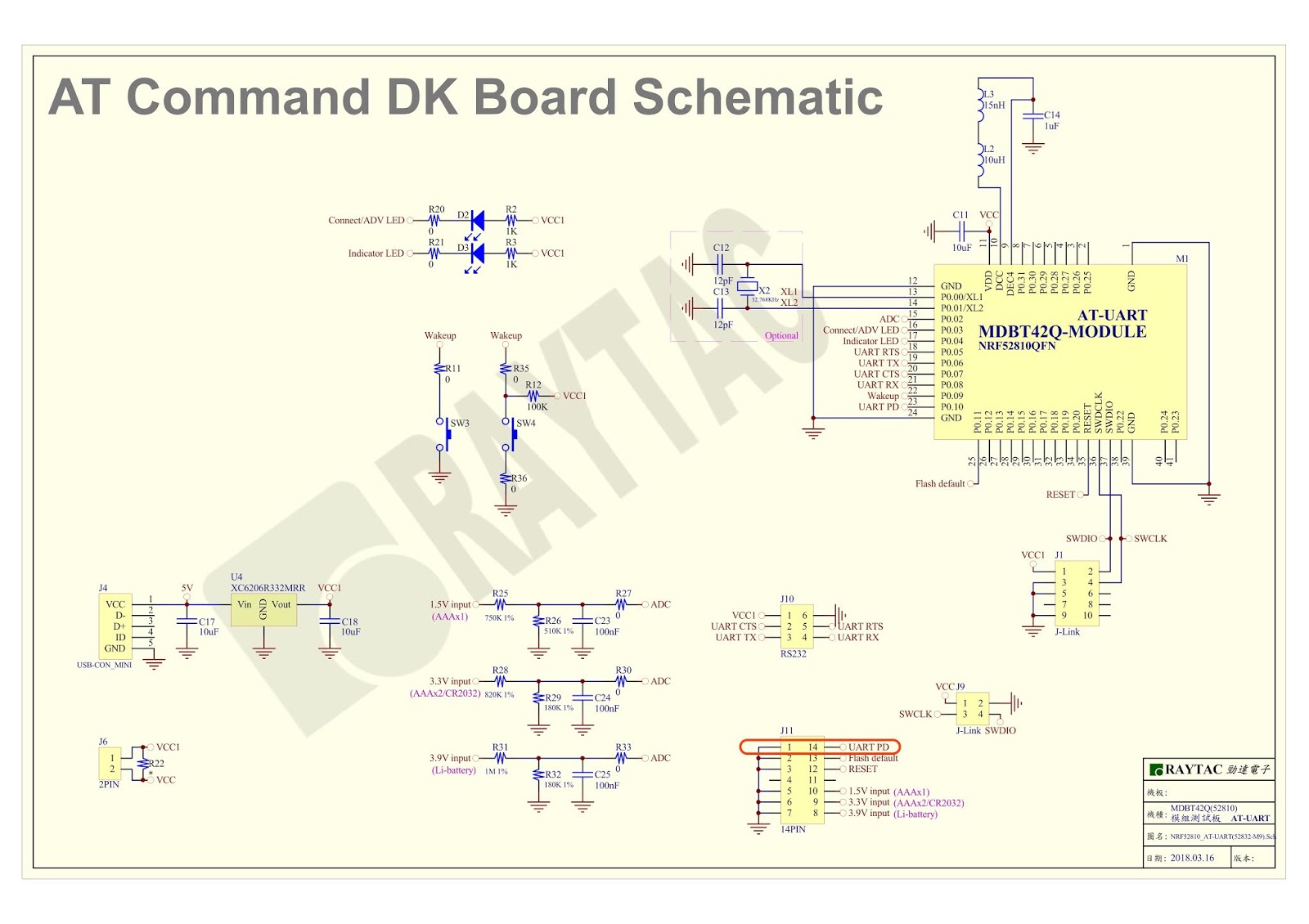

首先, 為方便解說如何使用, 先提供DK開發板的線路圖工開發者參考.
